4.24日是中国航天日，我们不免想到3d打印技术在航空航天领域的应用日益增多。从长征五号运载火箭、天问一号火星探测器、新一代载人飞船到当前的空间站建设，3d打印在这些最新的航天产品上都在发挥重要作用。顺应趋势，国内金属3d打印龙头企业铂力特深度参与多项国家重点工程，持续开发多种新设备型号，在满足国内如火如荼的制造需求前提下，也促进了我国的增材制造应用水平的发展。

据3d打印技术参考了解，铂力特深耕行业超20年，自主研制开发了激光选区熔化成形、激光立体成形、等系列金属3d打印设备，其中航天领域专用3d打印及修复装备达9种，包括blt-s310、blt-s400、blt-s450、blt-s510、blt-s600、blt-s800、blt-c400、blt-c600、blt-c1000。本期，我们将挑选其中的重点型号以及它们已经实现的航天应用进行介绍。

“铂”之重器 追光而舞

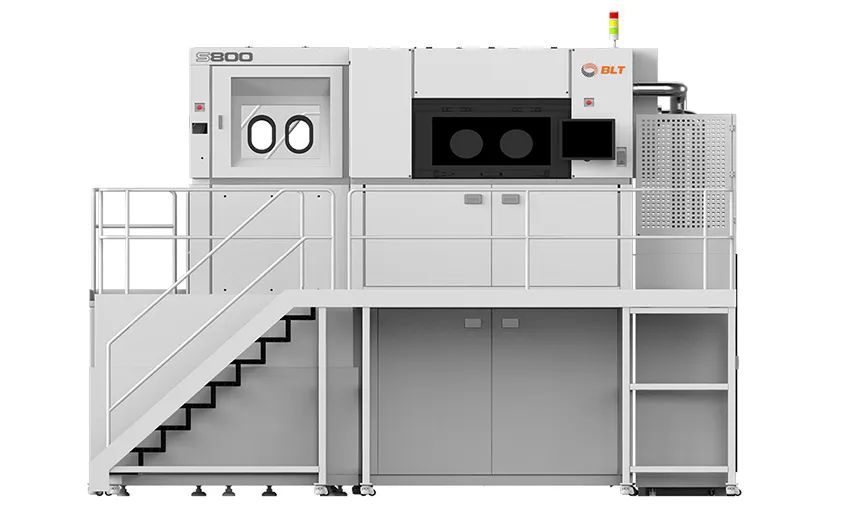

十激光blt-s800

blt-s800是铂力特在航空航天领域的集大成之作，可配置6/8/10光三种多光方案，是自动化、智能化的集大成之作。其中十激光配置的设备增产提效，助力大尺寸零件生产。更大的成形尺寸，更多的光束配置，全方位提升成熟设备的生产效率。

blt-s800的成形尺寸突破至800mm×800mm×600mm，可更大程度上满足大尺寸零件的成形要求，解决高端应用领域大尺度异形空间曲面特征、多特征跨尺度结构、镂空网状及空间连续拓扑包络等复杂结构的一体化成形难题。此外，更大的成形尺寸也可实现中小尺寸零件的批量化生产。

多个高品质光纤激光器联动协同打印，10光设备效率相较6光设备可提升30%以上，大幅提升打印效率。同时设备采用双向铺粉技术，减少单向铺粉的无效时间，提升零件打印速度。在保证零件质量的前提下，设备最高打印效率可达250cm³/h（与零件的形状、尺寸、材料和参数有关，与设备激光数量有关）。如此高效率、大尺寸的3d打印装备，是瞄准了圆筒型航天零件的高效生产和批量生产需求。

六年磨砺 大有作为

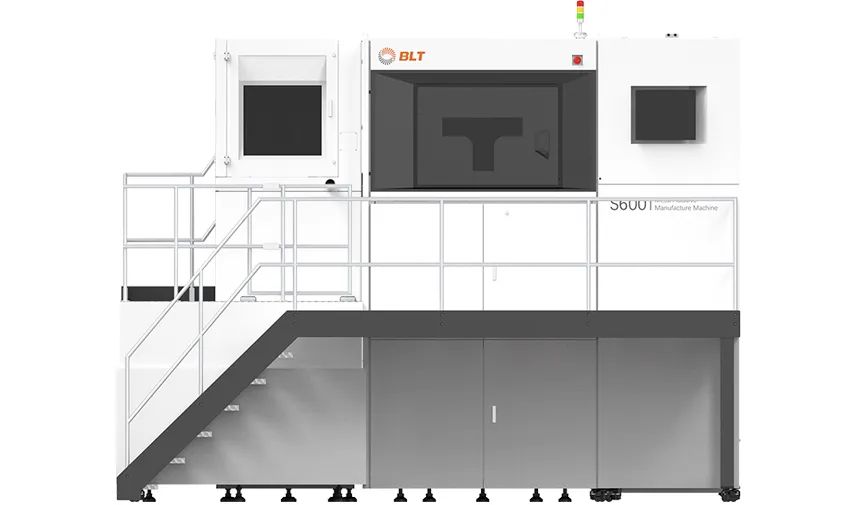

blt-s600

铂力特充分调研航空、航天、发动机等诸多领域应用，结合自身数年的金属增材研发和制造经验，在保持高精度、高效率打印的同时，突破尺寸极限。blt-s600设备最大成形尺寸达600mm×600mm×600mm，可满足多种应用场景零件尺寸需求，同blt-s800一样，可实现极复杂结构的一体化成形，尤其适合生产圆筒型航天零件。

铂力特拥有的多光束拼接技术，经过长期的应用验证，对多种&多批次材料在不同成形区域内进行金相、尺寸精度、力学性能等全方位对比验证，海量的测试数据表明blt-s600设备多光束搭接区域与非搭接区域产品质量及性能一致。多批次零件测试结果显示，零件精度、粗糙度、力学性能等均符合航空航天质量标准。其中，零件成形精度可控制在0.2mm以内，振镜拼接精度可控制在±0.05mm以内，零件表面粗糙度最低可达到ra5，真正实现“用心精制”！

2019年8月，中国航天科技集团有限公司捷龙一号遥一火箭将千乘一号01星送入太空。千乘一号卫星主结构是目前国际首个基于3d打印点阵材料的整星结构，其尺寸超过500mm×500mm×500mm，由blt-s600通过铝合金增材制造技术一体化制备。千乘一号卫星的运行稳定，标志着用于航天器主承力结构的3d打印三维点阵结构技术成熟度达到九级，即实际系统成功完成使用任务。

突破极限 志存高远

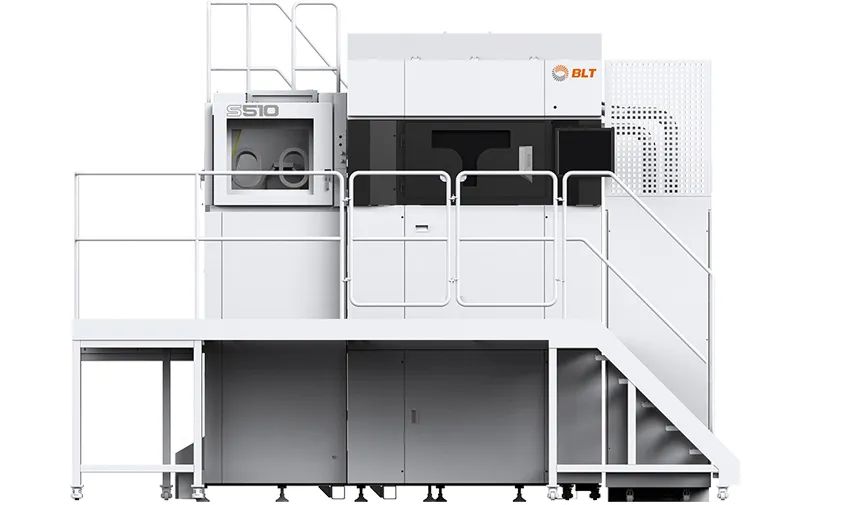

blt-s510

丰富大型的复杂零件一体化成型尊龙官方平台的解决方案，面向中小型零件量产效率提升需求，blt-s510具有500mm×500mm×1000mm的成形尺寸。自主研发的多振镜控制系统，实现了多振镜协同工作，特别是在控制重合区不同振镜打印时边界的搭接工艺方面取得巨大突破，搭接处成形尺寸误差小，搭接处熔融质量等同于或优于单振镜打印区的熔融质量。打印过程中高效稳定，为打印大型零件提供了有效的保障。

设备自主研发质量追溯系统，包含高清摄像机、传感器、光栅尺、数据库软件等，实现打印过程实时监测并记录，保证零件打印过程全程可追溯。设备顶部安装高清摄像机，会对每一层的打印状态及铺粉状态进行拍照并保存，通过观察已保存的照片可以对该零件所有打印层状态进行检查，可在打印过程中识别孔隙缺陷、裂纹缺陷、吹风缺陷、打印缺陷等多种缺陷，有效保证设备高产值高成品率，为设备稳定运行保驾护航。

blt-s510特别适合生产长轴类航天零件生产，铂力特使用该设备协助了中国航天科工集团三院三十一所关于水下传递火炬的研发和制作工作。高度807mm的火炬外飘带使用blt-s510四光设备，充分利用设备光路和打印幅面，仅用四天便将10套外飘带打印完成。

先行一步 瞄准未来

blt-s450

blt-s450系列设备可选配单激光、双激光和四激光三种激光器配置，满足不同应用领域使用者对设备成形效率的需求，且激光数量的变化并不影响整机外形，后期可单独升级；设备可选配多种尺寸加工幅面，最大成形尺寸可达450mm×450mm×500mm，满足不同尺寸零件加工及高效率批产需求。

此外，blt-s450系列设备在打印同种材料条件下，可定制多种针对不同零件特征和不同关键质量目标（如：表面粗糙度，致密度和成形效率等）的工艺参数。

批量生产 “智”造升级

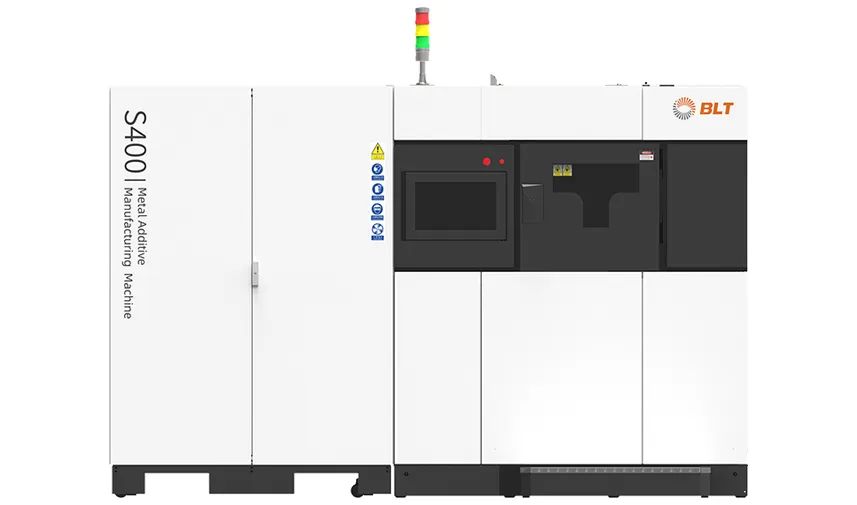

blt-s400

升级后的blt-s400完成了从双激光到三激光的转换，相比双光设备，生产效率提升34%，目前已累计运行超3万小时。三激光blt-s400对提高批量化生产水平，大有裨益。

blt-s400设备使用顶部落粉方式，配合双向铺粉模式。该模式可以减少设备工作时间中铺粉时间的占比，尽量将设备工作时间全部用于激光成形。此次airshow china展会上展出的升级版blt-s400设备采用三激光配置，更贴合长方形打印幅面，打印效率较blt-s400双激光设备大幅提升。

这台设备特别适合航天小尺寸零件的高效生产和批量生产，星众空间出品的“灵巧号”太空实验卫星以及蓝箭航天“天鹊”80吨液氧甲烷发动机的燃烧室，就是由blt-s400打印的。

引领行业 全能旗舰

blt-s310

blt-s310是铂力特中型尺寸的旗舰机型，主要应用在航空、航天、发动机、医疗、汽车、电子、模具、科研院所等领域；是空客认证过的主力机型，多次远销海外。

blt-s310经过多批次迭代，技术成熟稳定，先进的流场设计使成形质量大幅提升。该设备的双向智能铺粉功能，在效率提高60%的同时智能化节粉。氧传感器冗余设置多层防护，可使关键参数不失真；反吹过滤系统可使滤芯寿命延长至1500h。

blt-s310上搭载的智能模块可以保证故障分级自诊断、实时监控运行状态、打印全程可追溯、ups电源断电可继续打印。同时还有精细光斑配置方案、blt-mes系统、三维重建功能、永久型过滤系统、自动对准嫁接等选配模块，客户可以根据需求选择相关模块进行配置。在这些技术的加持下，blt-s310成为目前应用场景最广泛的旗舰机型，可用于航天零件的研制和生产。

这台设备的典型案例是制造了长征五号搭载的世界首个基于金属3d打印技术的立方星部署器，该案例体现了采用3d打印技术加工微纳卫星部组件在批产化方面的重要潜力。此外，该打印机还为蓝箭航天3d打印了“天鹊”80吨液氧甲烷发动机的燃气发生器身部，该零件内有数十个冷却通道，最小特征尺寸精度达±0.05mm，金属3d打印技术实现了复杂结构一体成形，大大缩短了发动机装配周期，集成化设计还可有效减少了零组件数量，提高了发动机的使用维护性。

从能够用于航空航天领域零件3d打印的装备种类来说，铂力特航天专用装备型号多达9种，这无疑在国内具有领先地位；从粉末床激光增材制造技术的发展水平来说，目前国际上趋向于更大尺寸、更多激光方向发展，铂力特开发的8/10激光金属3d打印机能够稳定生产超过三万小时，代表着公司技术达到了国际先进水平。

凭借多年专业积累和工业应用经验，公司对加工单位最重视的设备可靠性、成熟度、智能化、打印效率等问题的逐一解决，使金属3d打印技术真正能够落地应用，尤其能够应用于中国航空航天领域，并成为该领域最重要的服务供应商。

时值中国航天日，随着中国空间站的建设以及未来深空探测任务的发展，相信中国航天对这一先进制造技术的使用会更为开放。届时，犹如blt-510、blt-s600、blt-s800这些大尺寸、多激光、应用最多的航空航天专用3d打印机将会带来更多令人惊喜的航天应用。
